Ahoj! Ako dodávateľ sústruhov Fanuc sa s nadšením podelím o niekoľko tipov, ako nastaviť obrobok na sústruhu Fanuc. Či už ste nováčik alebo skúsený profesionál, správne nastavenie obrobku je rozhodujúce pre úspešné obrábanie. Takže, poďme sa ponoriť!
Pochopenie vášho sústruhu Fanuc

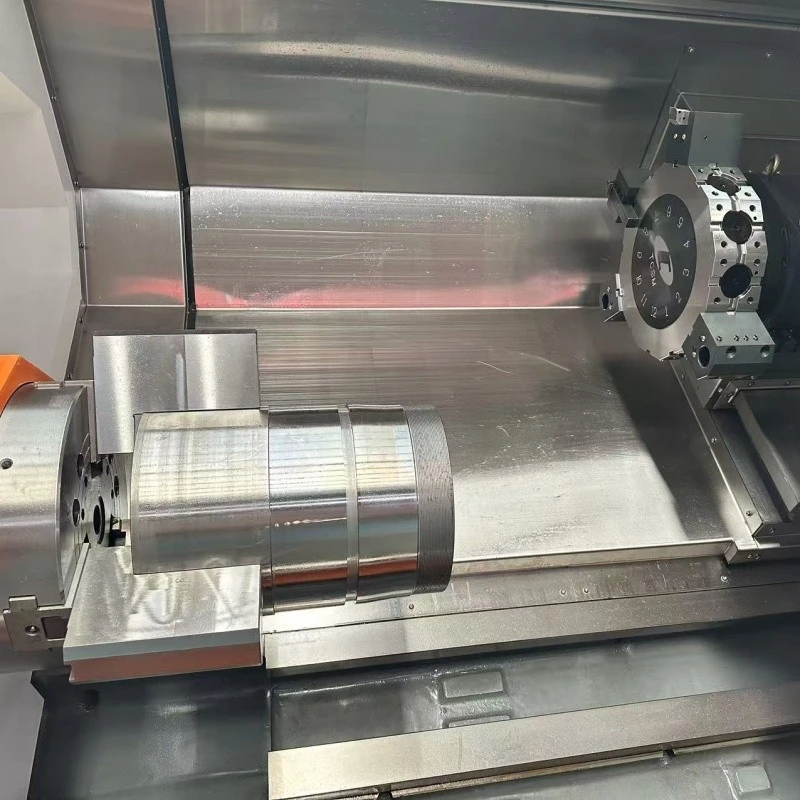

Najprv musíte dobre ovládať svoj sústruh Fanuc. Tieto stroje sú špičkové, známe svojou presnosťou a spoľahlivosťou. Prichádzajú v rôznych typoch, ako naprCNC sústruh so šikmým lôžkom,Horizontálny sústruh, aŤažký kovový sústruh. Každý typ má svoje vlastné funkcie a možnosti, takže sa uistite, že viete, s ktorým z nich pracujete.
Príprava obrobku
Predtým, ako začnete nastavovať obrobok, musíte ho správne pripraviť. To zahŕňa čistenie obrobku, aby sa odstránili všetky nečistoty, olej alebo nečistoty. Nechcete, aby vám niektorá z tých hlúpostí bránila dobrému procesu obrábania. Tiež skontrolujte, či obrobok nemá chyby alebo poškodenia. Ak nájdete nejaké problémy, je najlepšie ich vyriešiť skôr, ako budete pokračovať.
Ďalej budete musieť presne zmerať obrobok. Na získanie presných rozmerov použite posuvné meradlo alebo mikrometer. Je to dôležité, pretože tieto merania budete musieť zadať do riadiaceho systému sústruhu Fanuc.
Výber Chucka
Skľučovadlo je to, čo drží obrobok na mieste na sústruhu. K dispozícii sú rôzne typy skľučovadiel, ako sú trojčeľusťové skľučovadlá, štvorčeľusťové skľučovadlá a klieštinové skľučovadlá. Typ skľučovadla, ktorý si vyberiete, závisí od tvaru a veľkosti obrobku.
- Trojčeľusťové skľučovadlá: Sú skvelé pre okrúhle obrobky. Majú tri čeľuste, ktoré sa pohybujú súčasne, čo uľahčuje vycentrovanie obrobku.
- Štvorčeľusťové skľučovadlá: Ak pracujete s obrobkami nepravidelného tvaru, lepšou voľbou je štvorčeľusťové skľučovadlo. Každá čeľusť sa dá nastaviť nezávisle, čo vám umožní presne umiestniť obrobok.
- Klieštinové skľučovadlá: Klieštinové skľučovadlá sú ideálne pre malé, okrúhle obrobky. Poskytujú veľmi pevné uchopenie a sú skvelé pre vysoko presné obrábanie.
Montáž skľučovadla
Keď ste si vybrali správne skľučovadlo, je čas namontovať ho na sústruh. Uistite sa, že skľučovadlo je čisté a bez nečistôt. Potom zarovnajte skľučovadlo s nosom vretena sústruhu. Zvyčajne existujú skrutky alebo skrutky, ktoré musíte utiahnuť, aby ste upevnili skľučovadlo na mieste. Použite momentový kľúč, aby ste sa uistili, že skrutky doťahujete správnym uťahovacím momentom.
Načítanie obrobku
S namontovaným skľučovadlom je čas naložiť obrobok. Ak používate trojčeľusťové skľučovadlo, jednoducho umiestnite obrobok do stredu skľučovadla a utiahnite čeľuste. Uistite sa, že obrobok pevne drží na mieste. V prípade štvorčeľusťového skľučovadla budete musieť manuálne nastaviť každú čeľusť, aby ste správne umiestnili obrobok. Môže to trvať trochu času a trpezlivosti, ale stojí to za to, aby ste zabezpečili presné opracovanie.
Centrovanie obrobku
Vycentrovanie obrobku je jedným z najdôležitejších krokov v procese nastavovania. Mimostredný obrobok môže viesť k zlej povrchovej úprave, nepresným rozmerom a dokonca k poškodeniu sústruhu. Na vycentrovanie obrobku môžete použiť číselník.
- Pripevnite číselníkový úchylkoměr na nástrojový stĺpik sústruhu.
- Umiestnite hrot indikátora na obrobok.
- Pomaly otáčajte hriadeľom a sledujte číselník. Ak sa ihla pohne, znamená to, že obrobok je mimo stredu.
- Nastavte čeľuste skľučovadla tak, aby sa obrobok dostal do stredu. Stále otáčajte hriadeľom a kontrolujte indikátor, kým sa ihla takmer nepohne.
Zabezpečenie obrobku
Keď je obrobok vycentrovaný, musíte ho pevne zaistiť. Uistite sa, že čeľuste skľučovadla sú úplne utiahnuté. Môžete jemne potiahnuť obrobok, aby ste skontrolovali, či je bezpečný. Ak sa vôbec pohne, utiahnite čeľuste ešte viac.
Nastavenie výšky nástroja
Po zaistení obrobku je potrebné nastaviť výšku nástroja. Výška nástroja by mala byť zarovnaná so stredom obrobku. Na uľahčenie tohto procesu môžete použiť meradlo nastavenia výšky nástroja.
- Umiestnite meradlo nastavenia výšky nástroja na lôžko sústruhu.
- Nastavte stĺpik nástroja tak, aby bol rezný nástroj v rovnakej výške ako mierka.
- Po nastavení výšky nástroja utiahnite stĺpik nástroja, aby držal na mieste.
Programovanie sústruhu Fanuc
Teraz, keď je obrobok nastavený a výška nástroja je nastavená, je čas naprogramovať sústruh Fanuc. To zahŕňa zadávanie rozmerov, rezných rýchlostí a posuvov do riadiaceho systému. Sústruh Fanuc má užívateľsky prívetivé rozhranie, vďaka ktorému je programovanie relatívne jednoduché.
Ak s programovaním začínate, na internete je k dispozícii množstvo zdrojov, ktoré vám pomôžu začať. Podrobné pokyny nájdete aj v používateľskej príručke sústruhu.
Testovanie nastavenia
Pred začatím samotného procesu obrábania je dobré otestovať nastavenie. Spustite cyklus sušenia, aby ste sa uistili, že všetko funguje správne. To vám umožní kontrolovať dráhu nástroja, rezné rýchlosti a rýchlosti posuvu bez toho, aby ste skutočne rezali obrobok.
Ak počas cyklu sušenia spozorujete nejaké problémy, pred pokračovaním vykonajte potrebné úpravy. Je lepšie zachytiť a opraviť všetky problémy včas, aby ste sa vyhli nákladným chybám.
Spustenie procesu obrábania
Keď ste spokojní s nastavením a cyklom sušenia, ste pripravení začať s procesom obrábania. Stlačte tlačidlo štart a nechajte sústruh Fanuc robiť svoju prácu. Sledujte chod stroja, aby ste sa uistili, že všetko ide hladko.
Ak sa počas procesu obrábania stretnete s akýmikoľvek problémami, okamžite zastavte stroj a odstráňte problém. Je lepšie byť v bezpečí, ako ľutovať.
Záver
Nastavenie obrobku na sústruhu Fanuc sa môže zdať na prvý pohľad náročné, ale so správnymi znalosťami a trochou praxe sa to stane hračkou. Dodržiavaním týchto krokov môžete zaistiť, aby bol váš obrobok správne nastavený, čo povedie k vysokokvalitným výsledkom obrábania.
Ak hľadáte sústruh Fanuc alebo potrebujete viac informácií o nastavovaní obrobkov, neváhajte nás osloviť. Sme tu, aby sme vám pomohli so všetkými vašimi potrebami obrábania a môžeme vás previesť procesom výberu správneho stroja a jeho nastavenia pre optimálny výkon.
Referencie
- Používateľská príručka k sústruhu Fanuc
- Príručka obrábania
