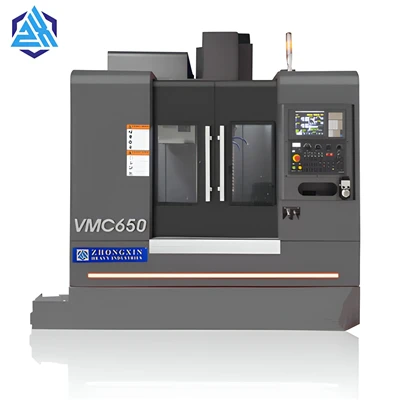

Nový CNC vertikálny sústruh





1. Zásobník nástrojov typu bubna (Disk).

Os nástroja rovnobežná s osou bubna:

Nástroje sú usporiadané radiálne alebo axiálne okolo bubna/kotúča.

Jednoduchá štruktúra, bežne používaná pre časopisy s malou{0}}kapacitou (8 – 64 nástrojov).

Obmedzenie: Väčšie priemery bubna zvyšujú rotačnú zotrvačnosť a čas výberu nástroja.

Optimalizácia: Usporiadanie náradia s dvoma{0}} alebo viacerými{1}krúžkami zlepšuje využitie priestoru.

Os nástroja naklonená k osi bubna:

Os nástroja zviera ostrý uhol s osou bubna.

Znižuje zložitosť manipulátora počas výmeny nástrojov.

Nevýhody: Väčšie rozmery, obmedzená flexibilita inštalácie a nižšia kapacita.

2. Časopis Chain{1}}Type Tool

Štruktúra: Kompaktný dizajn s nástrojmi namontovanými na servo-reťazi.

Kapacita: Zvyčajne 30 – 120+ nástrojov.

Kľúčové komponenty:

Systém pohonu: Servomotor + šnekový prevod (alebo ozubené kolesá).

Vodiace kolieska: Tvrdené povrchy pre dlhú životnosť; dvojité napínacie kolieska s vodiacimi štrbinami na udržanie zarovnania.

Zero{0}}kalibrácia polohy:

Blok nulovej polohy a snímač{0} zaisťujú presné umiestnenie nástroja.

Dôležité, aby sa zabránilo nesprávnemu vyrovnaniu počas výmeny robotického nástroja.

3. Mriežka (mriežka)-Zásobník nástrojov na zadávanie textu

Pevný typ:

Nástroje usporiadané v lineárnych radoch.

Výber nástroja pomocou robotického ramena s X/Y pohybom.

Výhoda: Vysoká priestorová efektívnosť pre-veľkokapacitné časopisy.

Ne{0}}pevný typ:

Modulárny dizajn s viacerými pohyblivými pod{0}}zásobníkmi.

Pod{0}}časopisy sa môžu pre prístup k nástroju vertikálne rozširovať.





1. Disk-Type Tool Magazine

Komponenty:

Prítlačné pásy a teleso konzoly so zapustenými otvormi na vyrovnanie stĺpika.

Tepelne-spracované hákové pazúry a jedno{1}}dielne lisované držiaky.

Výhody: Ľahká, pevná konštrukcia, nízke výrobné náklady a jednoduchá montáž.

2. Časopis Chain{1}}Type Tool

Kľúčové vlastnosti:

Pohonný mechanizmus: Servomotor + šnekový prevod (nastaviteľný na krútiaci moment/otáčky).

Napínací systém: Vodiace kolieska s tvrdenými povrchmi a nastaviteľným napnutím.

Nulové{0}}umiestnenie:

Nulový blok namontovaný v akejkoľvek polohe reťaze; senzor kalibrovaný na zarovnanie súpravy nástrojov na robotickej zbernej stanici.

Jednosmerné navádzanie (v smere/proti smeru hodinových ručičiek podľa konštrukčných špecifikácií).

Presnosť polohovania nástroja:

Nesprávne zarovnanie počas navádzania spôsobuje chyby robotického uchopenia nástroja, čo vedie k riziku kolízie nástrojov.

Pre spoľahlivosť je nevyhnutná presná nulová{0}kalibrácia polohy.

Dizajnové kompromisy-:

Bubnové časopisy: Jednoduchosť vs. obmedzená kapacita.

Reťazové časopisy: Vyššia kapacita, ale vyžaduje presné napnutie a vyrovnanie.





Technický parameter	VMC1050
Veľkosť stola mm	530*1000
T slot	5-18*90
Maximálna nosnosť (kg)	600
Zdvih osi X mm	1000
Zdvih osi Y mm	500
Zdvih osi Z mm	600
Vzdialenosť medzi stredom vretena a stĺpom mm	579
Vzdialenosť medzi čelom vretena a povrchom pracovného stola mm	140-740
Kužeľ vretena	BT40
Rýchlosť vretena (ot./min.)	8000
Výkon motora vretena (Kw)	7.5
Výkon servomotora osi X/Y/Z (Kw)	3.9
Pripojenie motora X/Y/Z	Priamo pripojené
X/Y/Z Typ vodiacej dráhy	lineárne vedenie
Kapacita nástroja	24T
Maximálna hmotnosť nástroja Kg	8
Max. dĺžka nástroja mm	300
Elektrická kapacita KVA	19
Zásobník náradia	Typ ramena
X/Y/Z Max. Rýchly posuv m/min	24-24-20
X/Y/Z Max. rýchlosť posuvu mm/min	10000
Opakovaná presnosť polohovania mm	±0.004
Rozmer stroja {DxŠxV) mm	2900x2420x2700
Net. Hmotnosť (kg)	5400
systému	KND-2100M
