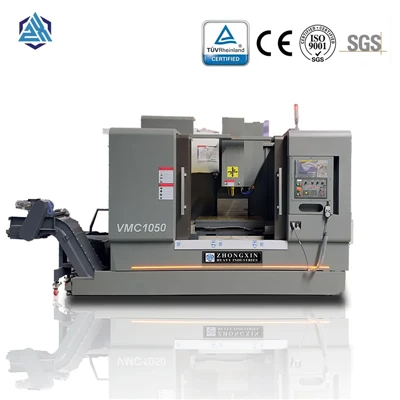

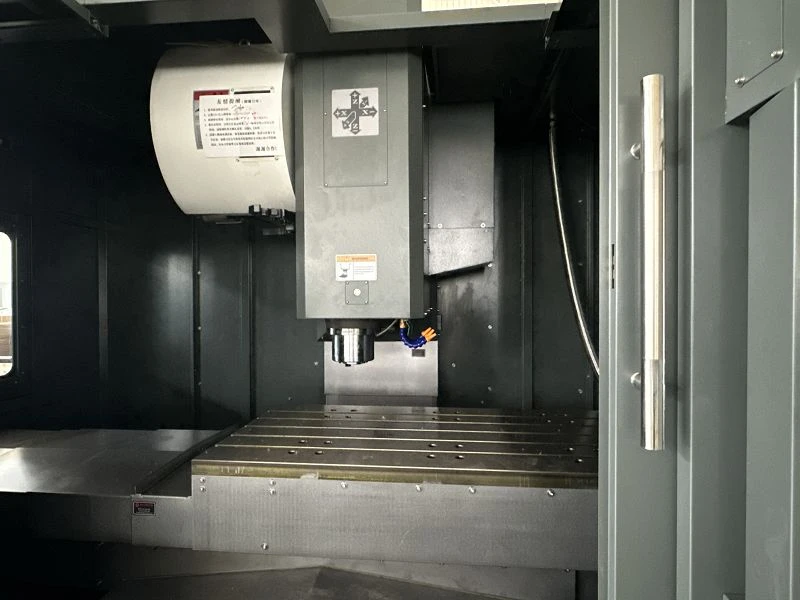

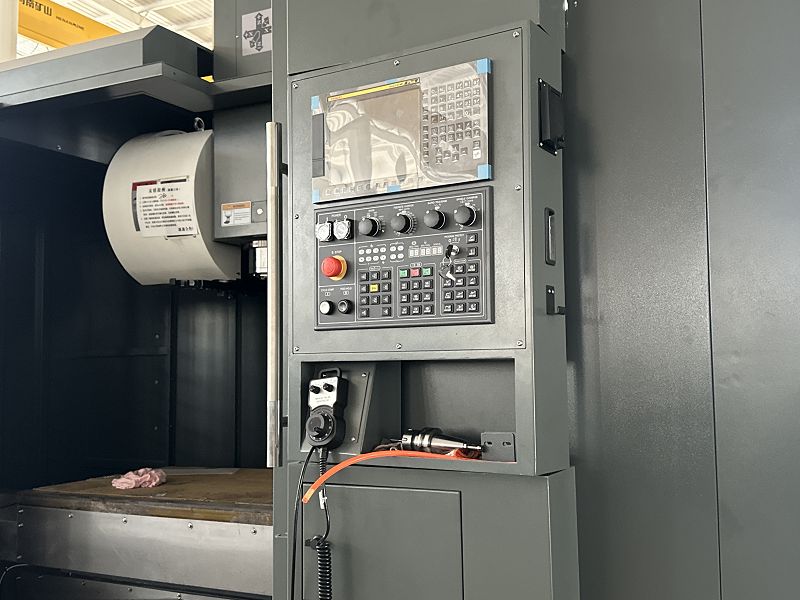

CNC sústružnícke a frézovacie centrum



V súlade s normami ANSI B11.8-2021

Požiadavky na uchytenie
Obrobky musia byť zaistené pomocou prítlačných dosiek, skrutiek alebo špeciálnych prípravkov.Zakážte predlžovanie rúr na kľúčochaby sa predišlo poraneniam zošmyknutím.

Protokol zabezpečenia nástroja
Nástroje musia byť pred záberom vretena pevne upnuté. Prevádzka s nezaistenými nástrojmi je prísne zakázaná.

Pred-overenie prevádzky
Pred obrábaním overte funkčnosť prevodového systému a vykonajte skúšobnú prevádzku s nainštalovanými blokmi upínania obrobku.

Riadenie procesu frézovania
Pred optimalizáciou parametrov spustite všetky operácie rezania -, najmä hrubé frézovanie - pri znížených rýchlostiach posuvu.

Postup pohybu osi
Pred premiestňovaním stolov alebo držiakov nástrojov vždy uvoľnite zaisťovacie skrutky osí.

Bezpečnosť pri manipulácii s nástrojmi
Na inštaláciu/odstraňovanie nástroja používajte medené alebo -neiskriace paličky, aby ste predišli zraneniam spôsobeným vymrštením úlomkov.

Aktívne zákazy rezania
Počas obrábacích operácií:

Nenastavujte otáčky vretena

Neupravujte nastavenia nástroja

Nedotýkajte sa obrobkov

Nevykonávajte merania





Tieto systémy integrujú digitálne ovládacie prvky s konvenčnými frézovacími platformami a umožňujú programovateľné viac{0}}osové obrábanie prostredníctvom vykonávania G-kódu.

Technické výhody oproti konvenčnému frézovaniu

Vylepšená flexibilita procesov
Schopné obrábať zložité kontúry a súčiastky s-tesnou toleranciou (napr. vstrekovacie formy, kryty pre letectvo) nad rámec manuálnych možností.

Pokročilá geometrická kapacita
Spracováva matematicky definované zložité-profily kriviek a 3D topologické povrchy, ktoré nie sú dosiahnuteľné na manuálnom zariadení.

Jedna{0}}viacerá{1}}operácia nastavenia
Dokončuje sústruženie, frézovanie, vŕtanie a vyvrtávanie v jednom upínacom cykle (zníženie 基准误差 o 85 %).

Presné metriky výkonu

Štandardné polohovacie rozlíšenie: 0,001 mm

Vysoko presné{0}}systémy: 0,1 μm alebo menej

Eliminuje chyby ľudského merania

  CpK >1,67 schopnosť procesu

Efektívnosť automatizácie

Znižuje únavu operátora prostredníctvom automatických cyklov

Umožňuje{0}}výrobu bez osvetlenia pomocou integrovaných systémov CIM

Optimalizácia produktivity

Vyžaduje sa minimálne špecializované upevnenie

Prepínanie do 15 minút prostredníctvom uložených programov

Kombinuje funkcie frézovania (ISO 3002), vŕtania (ISO 10889) a vŕtania

Plynulé ovládanie vretena/posuvu optimalizuje rezné parametre



Špecifikácie rezného nástroja

Nehnuteľnosť	Požiadavka	Testovací štandard
Odolnosť proti nárazu	>15 J/cm²	ISO 148-1: 2016
Lomová húževnatosť	KIC Väčšie alebo rovné 12 MPa√m	ASTM E399
Odolnosť proti opotrebovaniu	HRC Väčšie alebo rovné 62	ISO 6508-1:2016
Červená tvrdosť*	600 stupňov @ minimálne 58 HRC	ISO 4885 (suché obrábanie)



Poznámky k technickej zhode

Bezpečnostné protokoly: Zosúladiť s požiadavkami na ochranu stroja OSHA 1910.212

Normy presnosti: Certifikované podľa skúšobných predpisov ISO 10791-7

Špecifikácie nástrojov: Overené podľa noriem ISO 13399 pre digitálne údaje nástrojov

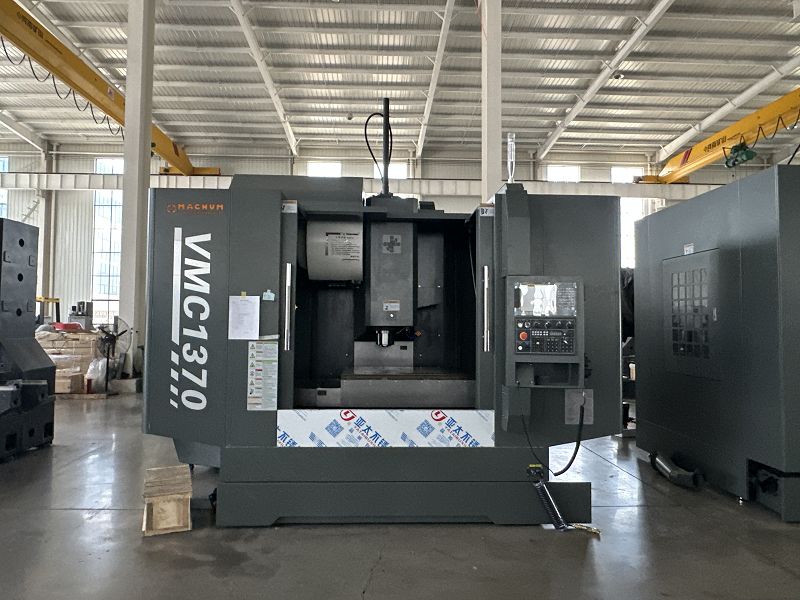

Špecifikácie		VMC1160	VMC1370	VMC1580
Veľkosť stola	mm	1200x600	1500×700	1700×800
maximálnu nosnosť	kg	1000	900	1500
Pohyb osi X/Y/Z	mm	1100×600×600	1300×700×700	1500×800×700
Vzdialenosť medzi stredom vretena a stĺpom	mm	650	752	871
Vzdialenosť medzi koncom vretena a povrchom pracovného stola	mm	120-720	150-850	150-900
X/Y/Z Max. rýchlosť posuvu	mm/min	10000	8000	10000
X/Y/Z Max.Rýchly posuv	m/min	32/32/30	20/20/15	20/20/16
otáčky vretena	r/min	8000	8000	6000
kužeľ vretena	typu	BT40	BT40	BT50
Výkon motora vretena	kW	11/15	11/15	15/18
Výkon servomotora osi X/Y/Z	kW	4/4/5	4/4/5	4.5/4.5/4.5
T slot	mm	5-18×100	5-18×145	5-22×145
Opakujte presnosť polohovania	mm	±0.005	±0.005	±0.005
Kapacita nástroja		24T	24T	24T
Maximálna hmotnosť nástroja	kg	8	8	15
Max.dĺžka nástroja	mm	300	300	300
Elektrická kapacita	kVA	18	22	30
Rozmery stroja (DxŠxV)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
Čistá.hmotnosť	kg	7000	11000	12000
