5-osové spojovacie CNC obrábacie centrum

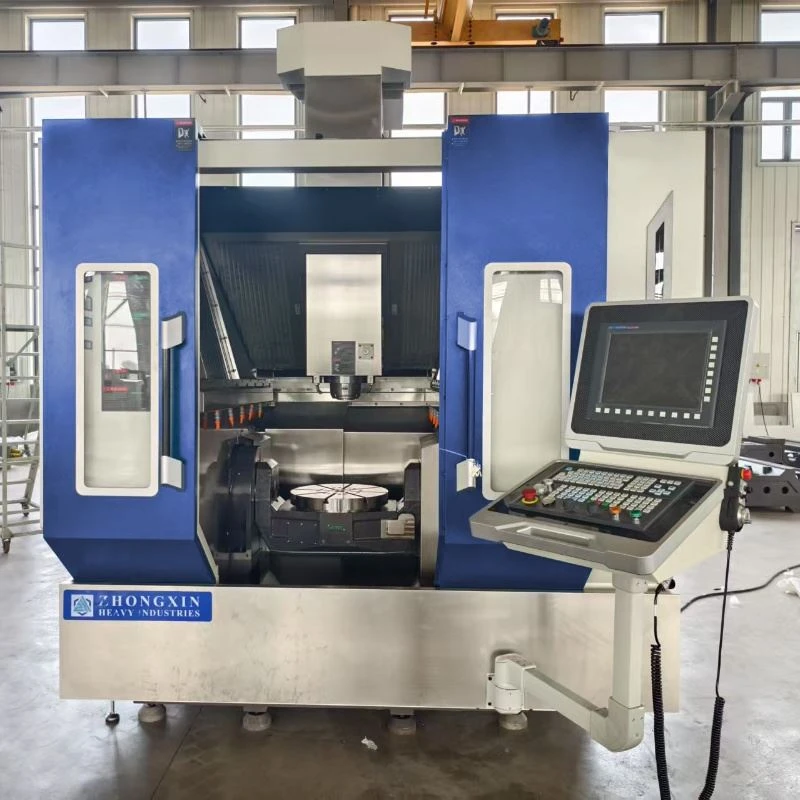

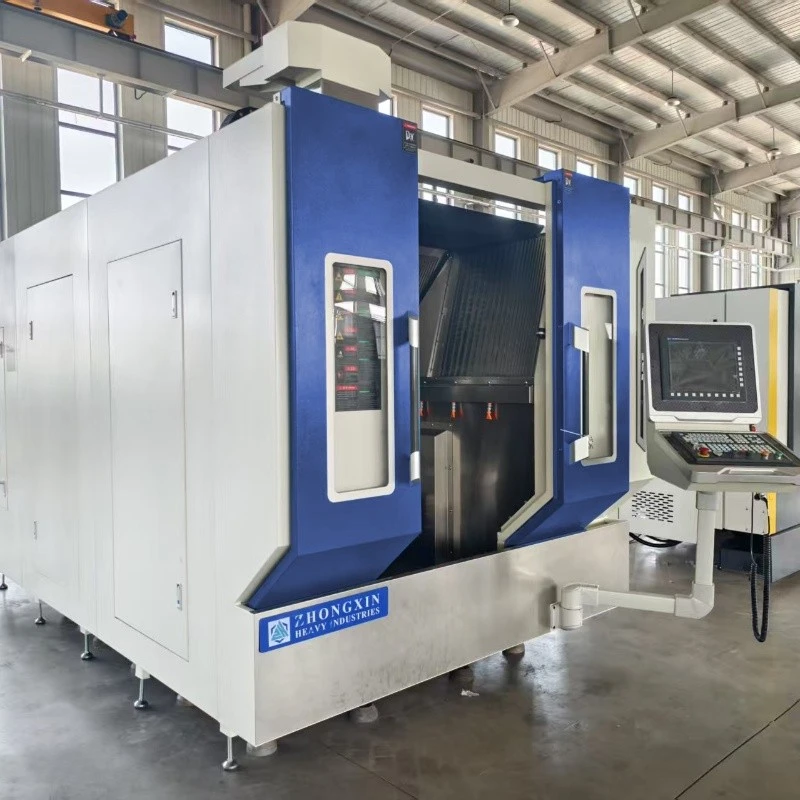

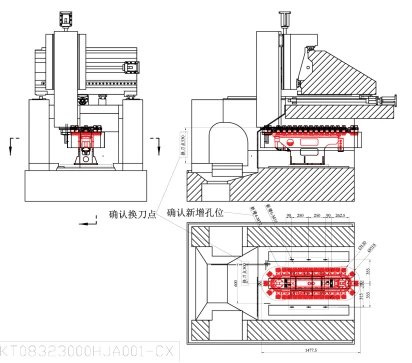

Päťosové obrábacie centrum U500- má portálovú konštrukciu s CNC systémom Siemens série ONE. Medzi kľúčové komponenty patria:

Základňa

Stĺpec

Priečny nosník

Snímka

Vretenový box

Otočný otočný stôl s priamym{0}}pohonom klimatizácie-

Hydraulický systém

Systém mazania

Chladiaci a filtračný systém

Dopravník triesok

Automatická výmena nástrojov (ATC)

Otočný ovládací panel

Elektrický riadiaci systém

Konfigurácia osi:

os X-: Horizontálny pohyb posúvača pozdĺž priečneho nosníka

Y-os: Vertikálny pohyb priečneho nosníka pozdĺž stĺpika

Z-os: Vertikálny pohyb telesa vretena pozdĺž saní

A-os: Kývanie otočného stola (smer X-)

C-os: Rotačný pohyb okolo stredovej čiary stola

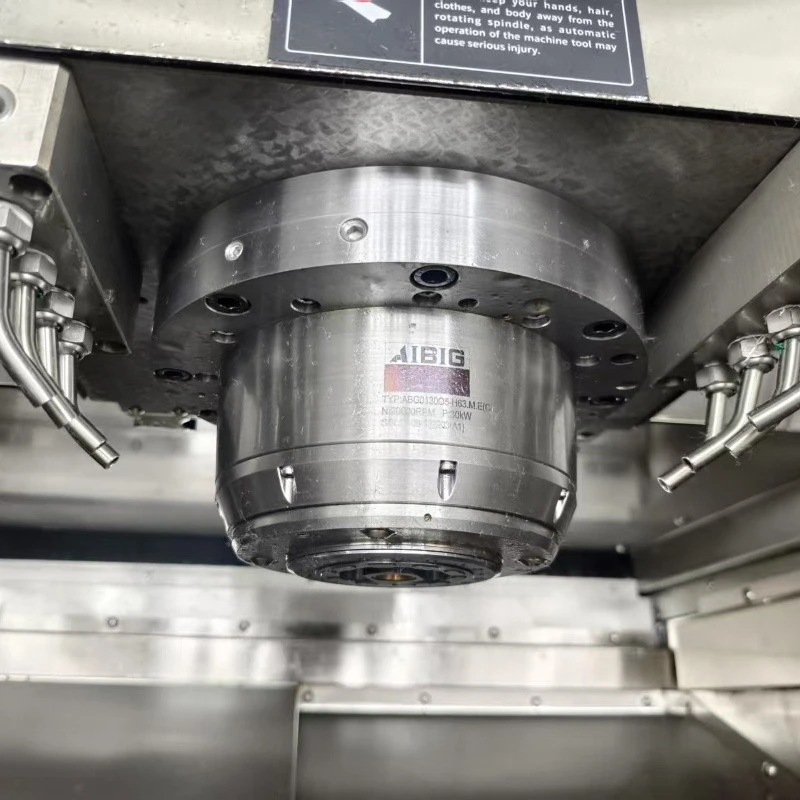

5-osové CNC obrábacie centrum je vybavené vretenovou jednotkou HSK63A s maximálnou rýchlosťou 20 000 ot./min.

Zodpovedajúci 32T horizontálny reťazový-zásobník nástrojov umožňuje predbežný-výber nástrojov a presné, rýchle automatické výmeny nástrojov.

Valčekové-lineárne vedenia na všetkých osiach zaisťujú-stabilitu pri vysokej rýchlosti

Presné guľôčkové skrutky priamo spojené so servomotormi s-vysokým krútiacim momentom umožňujú rýchlu odozvu a presné polohovanie

Momentové motory s priamym{0}náhonom (nulová vôľa/opotrebenie)

Vysoko presný{0}}kruhový kódovač spätnej väzby

Brzdový systém s vysokým-krútiacim momentom zlepšuje:

Pevná tuhosť-uhlového obrábania

Simultánny 5-osový výkon

Hlavné odliatky 5-osového spojovacieho cnc obrábacieho centra sú vyrobené z vysokokvalitnej-sivej liatiny, ktorá je vysoko stabilná, má vysokú pevnosť v ťahu a má určité vlastnosti tlmenia nárazov, čo poskytuje pevný základ pre vysoko-rýchlostnú a{3}}presnú prevádzku stroja. Všetky konštrukčné komponenty sú starostlivo navrhnuté inžiniermi, rozumne rozmiestnené, kompaktné v štruktúre a plné rebier. Sú tiež optimalizované druhýkrát na základe výsledkov analýzy konečných prvkov, aby sa zabezpečila stabilita každej súčiastky.

Séria Siemens ONE je novou generáciou vysoko{0}}výkonných a{1}}spoľahlivých CNC systémov, ktoré integrujú špičkové-technológie v oblasti numerického riadenia. Vďaka neustálym inováciám a zdokonaľovaniu ponúkajú tieto systémy pokročilé funkcie ovládania, ako je viac{4}}osová interpolácia, riadenie zbernice, vysoká-rýchlosť a{6}}precíznosť, absolútne kódovače a sledovanie hrotu nástroja. Produkty sú výkonné, ľahko ovládateľné a vhodné pre širokú škálu aplikácií.

Všetky stroje sú testované laserovým interferometrom Renishaw na kompenzáciu sklonu a ballbar testom na kruhovitosť, aby sa zabezpečila optimálna presnosť polohovania a charakteristiky servopohonov. Pred odoslaním prechádzajú stroje nepretržitou prevádzkou po dobu najmenej 72 hodín a viacerými testami geometrickej presnosti a rezného výkonu, aby sa zabezpečila dlhodobá-stabilita všetkých presností stroja.

A. Teplota

B. Vlhkosť

C. Podmienky lokality

Vibrácie: Izolované od vonkajších vibrácií.

Korózia: Chránené proti korozívnym plynom.

Slnečné svetlo: Vyhnite sa priamemu slnečnému žiareniu.

Prúdenie vzduchu: Chránené pred prievanom, vonkajším vetrom a prúdením vzduchu-riadeným teplotou (napr. vetracie otvory HVAC).

Zdroje tepla: V blízkosti nie sú žiadne radiátory, pece ani-vysokoteplotné zariadenia.

Prach: Minimalizujte častice (napr. vyhýbajte sa miestam v blízkosti zlievarní, zvárania alebo plechových dielní).

Vlhkosť: Zabráňte úniku/vniknutiu vody.

D. Napájanie

Napätie: 3PH 380V ±10%

Frekvencia: 50Hz ±1Hz
